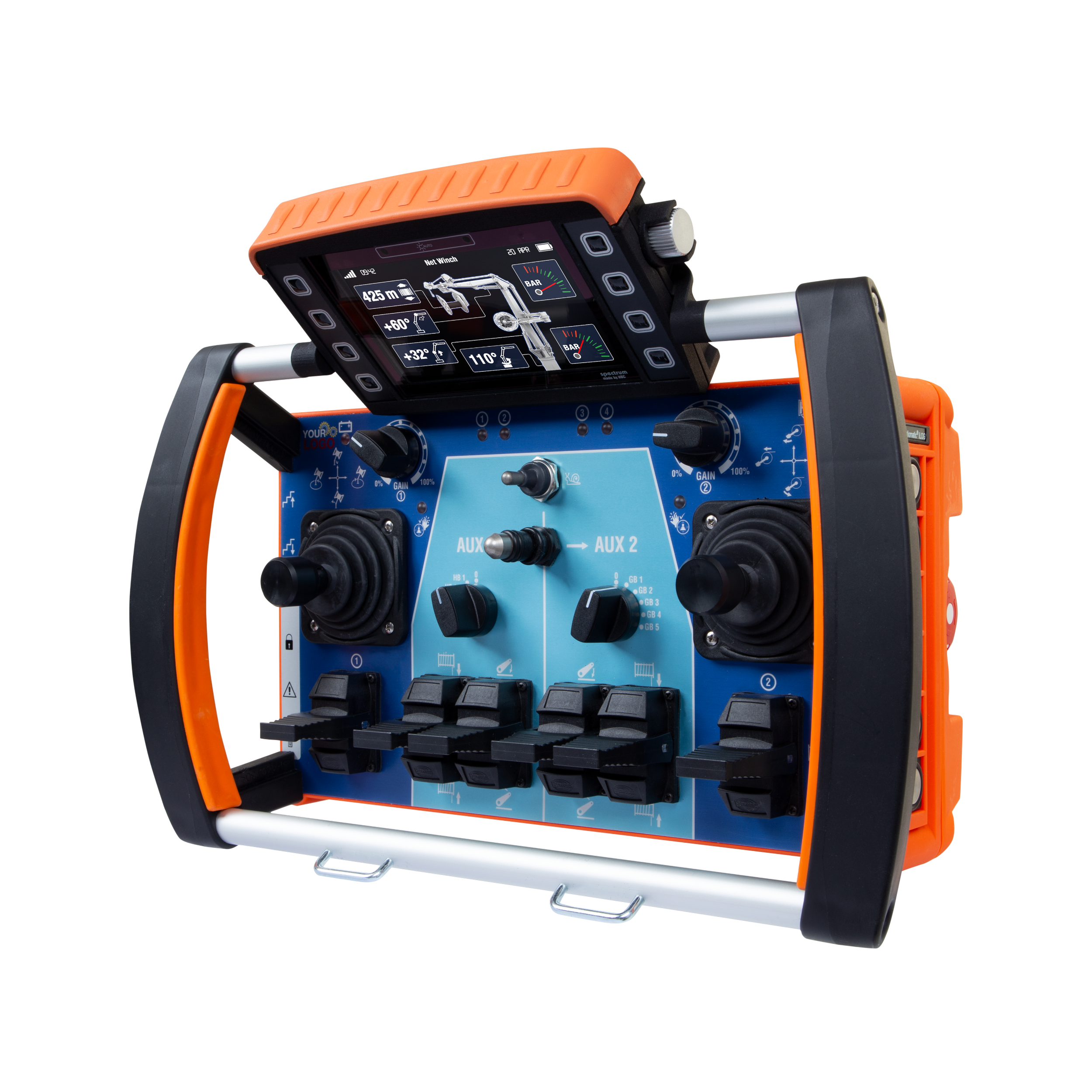

Spectrum G

Betjeningselementer og kontrolfunktioner

• Op til 6 joysticks eller op til 10 lineære håndtag eller en kombination af lineære håndtag og joysticks.

• Individuel kombination af trykknapper, vippekontakter, drejekontakter (fastlåste / fjederpåvirkede) og andre betjeningselementer

• På siden: op til 12 et-trins trykknapper

• STOP-kontakt

• radiomatic® iCON til displaynavigation

• Op til 32 styrefunktioner (tænd/sluk)

• Op til 12 analoge funktioner til joysticks/lineære håndtag, op til 4 yderligere analoge kommandoer, f.eks. til potentiometre.

• Antal styrefunktioner, der kan udvides med radiobus®-moduler.

Valgfrit:

• Joystick med integreret knap

• Z-akse kontakt til samtidig styring af 3 drev

Batteriteknologi

• Genopladeligt Li-ion udskiftningsbatteri, valgfri: Kapacitetsmåler via LED'er

• Kontinuerlig driftstid: typisk 18 timer

Valgfrit:

• radiomatic® CPS

Indikation

• Driftstilstand Indikation via:

  • LED

  • Farvedisplay

• Batteristatus Indikator via:

  • LED

  • Farvedisplay

  • Akustisk signal

  • Sender Vibration

Beskyttelse mod uautoriseret brug

• Aktivering via HBC startsekvens eller merlin® TUC.

E-Stop

• PL d kategori 3 i henhold til EN ISO 13849-1:2015

Automatisk slukning

• Automatisk deaktivering af senderen efter 15 minutter uden kommando input.

Automatisk bevægelse fra

• Automatisk deaktivering af bevægelsesfunktioner efter 5 minutter uden kommando input.

Funktionel sikkerhed

Som ekstraudstyr, yderligere sikre kommandoer (PL d kategori 3 i henhold til EN ISO 13849-1:2015):

• Tohåndsbetjening

• Aktivering Funktioner

• Sikker retning

• Beskyttelse mod utilsigtede bevægelser kommandoer

• og meget mere.

radiomatic® AFS
radiomatic® AFS står for Automatic Frequency Selection (automatisk frekvensvalg).

Dine fordele:

• For at skifte frekvens skal operatøren blot slukke og tænde senderen igen. Radiosystemet finder herefter automatisk en ledig kanal.

• Denne proces er dermed en hurtig og enkel løsning for operatøren.

Sådan fungerer det:

• Når senderen tændes, kontrollerer radiosystemet, om den sidst anvendte radiokanal er ledig.

• Hvis kanalen er optaget, skifter radiosystemet automatisk til en ledig radiokanal.

• Hvis der senere opstår frekvenskonflikter, skal operatøren blot slukke og tænde senderen igen.

• radiomatic® AFS søger straks efter en ledig radiokanal.

Adaptiv frekvensspring
HBC’s avancerede, fuldautomatiske frekvensstyring er standard i alle vores 2,4 GHz radiosystemer.

Dine fordele:

• Manuel frekvenskoordinering med andre radiobrugere er ikke nødvendig.

• Operatøren kan arbejde uden afbrydelser – selv i områder med mange radiobrugere. Dette sparer værdifuld tid.

• Teknologien er godkendt næsten overalt i verden, hvilket gør lagerhåndtering meget lettere: I stedet for forskellige landespecifikke højfrekvensmoduler kan man i de fleste tilfælde nøjes med ét enkelt 2,4 GHz modul.

• I de lande, hvor HBC’s radiosystemer er godkendt, kan 2,4 GHz teknologien benyttes uden registrering eller licensafgifter. Det sparer både omkostninger og arbejde.

Sådan fungerer det:
Frekvensstyringen er allerede integreret i radiosystemet og fungerer helt automatisk.

DECT
DECT står for Digital Enhanced Cordless Telecommunications og tilbyder fuldautomatisk frekvensstyring.

Dine fordele:

• Manuel frekvenskoordinering med andre radiobrugere er ikke nødvendig.

• Operatøren kan arbejde uden afbrydelser, selv i områder med mange radiobrugere. Dette sparer værdifuld tid.

Sådan fungerer det:

• Teknologien arbejder på et eksklusivt frekvensbånd på 1880 – 1900 MHz.

• Frekvensstyring sker fuldautomatisk.

2.4 GHz Teknologi

• 2402 - 2480 MHz (landespecifik anvendelse)

DECT

• 1790 - 1930 MHz (landespecifik anvendelse)

Smalbånd

• 405–475 MHz, 865–870 MHz (landespecifik anvendelse)

Kapslingsmateriale / beskyttelsesklasse

• Plastkapsling

• Beskyttelsesklasse IP65

Driftstemperaturområde

• -20 °C … +70 °C

Vægt

• 3,5 Kg

Dimension

• 209 x 373 x 284 mm

radiomatic® iLOG
radiomatic® iLOG er en elektronisk nøgle, hvorpå radiosystemets systemadresse og andre data er gemt.

Dine fordele:

• Hvis senderen er beskadiget, kan operatøren aktivere en reservesender med blot et par enkle trin.

• Dyr nedetid forhindres.

Sådan fungerer det:

• Om nødvendigt fjernes radiomatic® ilOG fra den beskadigede originalsender og tilsluttes reservesenderen.

Reservesenderen er øjeblikkeligt driftsklar, og den originale sender deaktiveres sikkert.

Udvidede styringskoncepter

• Kombineret drift
  Kombineret drift gør det muligt for operatøren at styre op til 4 kraner samtidig med kun én sender.

  Forvalg af travers / talje
  Med denne funktion, hvor 2 traverser er til rådighed, kan operatøren vælge enten en enkelt travers eller begge traverser til samtidig styring.

  Catch-release
  Catch-release-funktionen gør det muligt at styre en kran eller maskine med to eller flere radiostyringer. To eller flere operatører kan skiftes til at arbejde med den samme kran eller maskine uden at skulle skifte betjeningsenhed.

• Kabelmulighed
  Med kabelmuligheden kan radiosystemet hurtigt skifte mellem radiodrift og kabeldrift, hvis det er nødvendigt.

Performance og tilgængelighed

• Bank-switch til ekstra betjeningsniveauer
  Med bank-switchen til ekstra betjeningsniveauer kan funktionsområdet for din radiostyring nemt og bekvemt udvides.

• radiomatic® CPS
  radiomatic® CPS (= Continuous Power Supply) giver operatøren mulighed for at skifte batteri i radiosystemet uden at afbryde strømforsyningen.

Forbedrede sikkerhedsfunktioner

• radiomatic® touch-to-activate
  radiomatic® touch-to-activate muliggør udløsning af betjeningselementer, der berører rullebøjlen eller joystickene. Dette beskytter føreren mod utilsigtede bevægelser af maskinen.

• radiomatic® infrakey
  Med radiomatic® infrakey kan operatøren kun aktivere radiosystemet, når der er en infrarød forbindelse mellem senderen og modtageren.

• radiomatic® støddæmper / nul-g / hældningsafbryder
  Sikkerhedsfunktionerne kan registrere forskellige farlige situationer og reagere på en af ​​følgende måder, afhængigt af den ønskede version:

  • Hele radiosystemet lukker ned.

  • Sikkerhedsrelevante funktioner deaktiveres.

  • En tidligere defineret funktion aktiveres (f.eks. horn).

• Aktiveringskontakt
  Totrinsaktiveringskontakten er et særligt element, der skal betjenes for at aktivere et sæt definerede funktioner.

• Merlin® TUC
  Merlin® TUC (senderbrugerkort) fungerer som nøgle til at starte radiostyringen.

• Mikrodrev
  Mikrodrevet begrænser kørehastigheden til en foruddefineret værdi.

• Ortogonal bevægelse
  Når ortogonal bevægelse er aktiveret, er diagonale bevægelser ikke mulige.

• Frontpanelbelysning
  Frontpanelbelysningen består af flere LED'er i rullebøjlen, i displaymodulet eller på senderens frontpanel.

• Lommelygte
  En kraftig LED-lommelygte er installeret i senderhuset. Den kan aktiveres af operatøren efter behov.

• Nedlukning ved usandsynlige kontrolkommandoer
  Denne funktion aktiveres, hvis brugeren betjener et eller flere joysticks på en usandsynlig måde. Hvis et joystick f.eks. bevæges hurtigt i forskellige retninger, aktiveres denne intelligente funktion.

Feedback til operatøren

• Data, information og advarsler via to konfigurerbare 1,7" farve-TFT'er.

  • Maskindata, status- eller fejlmeddelelser, advarsler.

  • Fuld grafisk design.

  • Individuel konfiguration.

• Information og advarsler via LED

  • Status- og fejlmeddelelser, advarsler.

• Information og advarsler via sender vibration

  • Status- og fejlmeddelelser, advarsler.

• radiomatic® photon

  • Giver operatøren live videobilleder fra arbejdsmiljøet – direkte til radiosenderens farvedisplay.

• radiomatic® photon 2CAM-switch

  • Ved hjælp af videokamera tilbyder radiomatic® photon præcis og sikker betjening i krævende arbejdsområder. Afhængigt af maskintype, arbejdsmiljø og formål kan det være nyttigt og fornuftigt at bruge et andet kamera. radiomatic® photon 2CAM-switchen er den optimale løsning til sådanne scenarier.

• radiomatic® photon MCS

  • Ved hjælp af videokamera tilbyder radiomatic® photon præcis og sikker betjening i krævende arbejdsområder. radiomatic® photon MCS er det perfekte valg til fleksibel brug af livekameraet på forskellige steder.

• radiomatic® photon 4CAM-switch

  • Denne funktion muliggør samtidig brug af op til 4 live-kameraer.

• radiomatic® photon PTZ

  • Denne funktion muliggør brugen af ​​et drejeligt, vipbart og zoombart kamera (PTZ: Pan Tilt Zoom).
