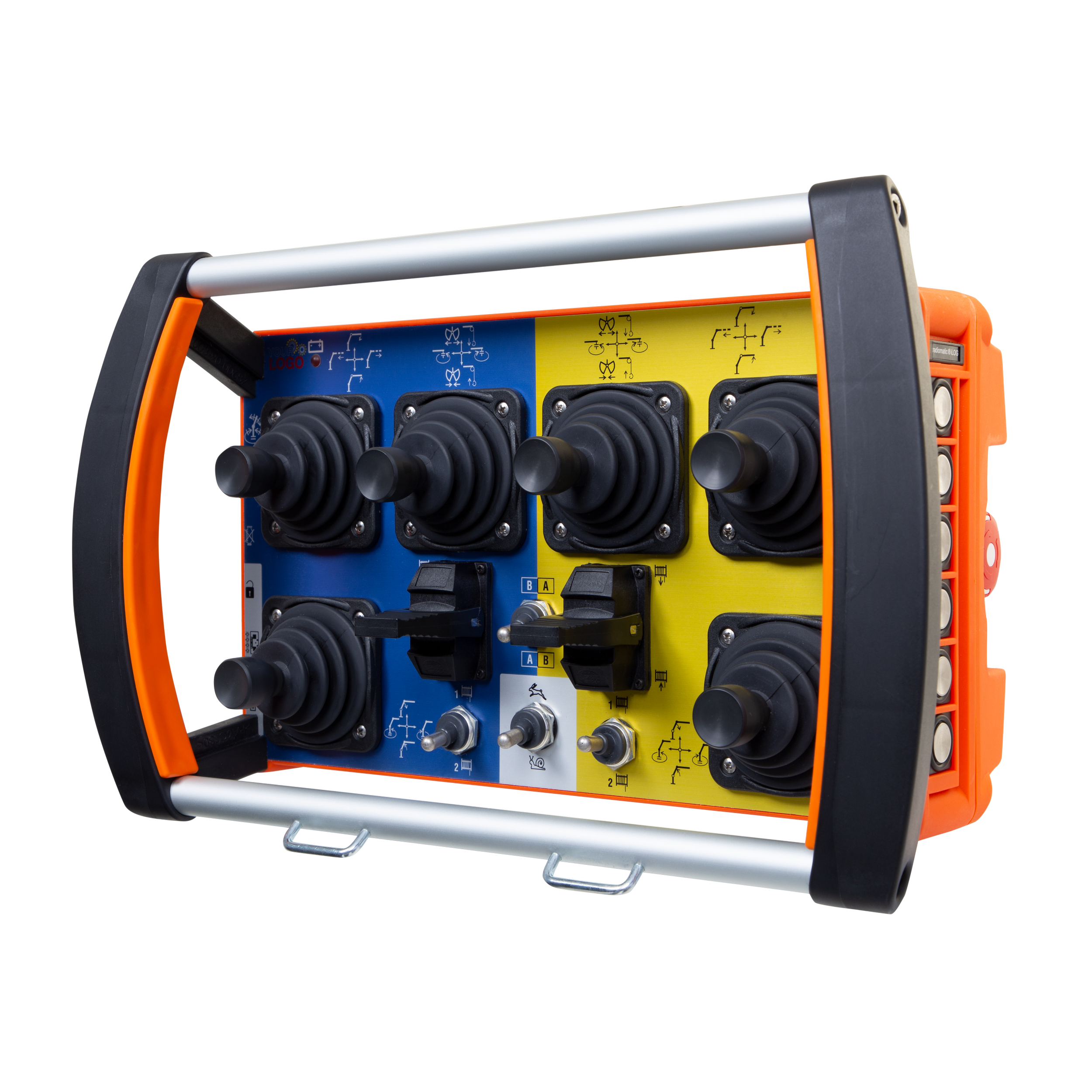

Spectrum 4

Betjeningselementer og kontrolfunktioner

• Op til 6 joysticks eller op til 10 lineære håndtag.

• Individuel kombination af trykknapper, vippekontakter, drejekontakter (vedligeholdelses-/fjederretur) og andre betjeningselementer.

• I alt 12 et-trins trykknapper på siderne.

• STOP kontakt.

• Op til 32 styrefunktioner (tænd/sluk).

• Op til 12 analoge funktioner til joysticks/lineære håndtag.

• Op til 4 yderligere analoge funktioner, f.eks. til potentiometerkontakter.

Valgfrit:

• Joystick med integreret knap.

• Z-akse kontakt til samtidig styring af 3 drev.

Batteriteknologi

• Genopladeligt Li-ion udveksling batteri.

• Kontinuerlig driftstid: typisk 40 timer.

Valgfrit:

• Kapacitetsmåler via LED'er.

• radiomatic® CPS.

Indikation

• LED til indikation af drifts-/batteristatus.

• Akustisk signal til indikation af lav batteristatus.

• Sender vibration til indikation af lav batteristatus.

Beskyttelse mod uautoriseret brug

• Aktivering via HBC startsekvens eller merlin® TUC.

E-Stop

• PL d kategori 3 i henhold til EN ISO 13849-1:2015

Automatisk slukning

• Automatisk deaktivering af senderen efter 15 minutter uden kommando input.

Automatisk bevægelse fra

• Automatisk deaktivering af bevægelsesfunktioner efter 5 minutter uden kommando input.

Funktionel sikkerhed

• Som ekstraudstyr, yderligere sikre kommandoer (PL d kategori 3 i henhold til EN ISO 13849-1:2015):

  • Tohåndsbetjening

  • Aktivering Funktioner

  • Sikker retning

  • Beskyttelse mod utilsigtede bevægelser kommandoer

  • og meget mere.

radiomatic® AFS
radiomatic® AFS står for Automatic Frequency Selection (automatisk frekvensvalg).

Dine fordele:

• For at skifte frekvens skal operatøren blot slukke og tænde senderen igen. Radiosystemet finder herefter automatisk en ledig kanal.

• Denne proces er dermed en hurtig og enkel løsning for operatøren.

Sådan fungerer det:

• Når senderen tændes, kontrollerer radiosystemet, om den sidst anvendte radiokanal er ledig.

• Hvis kanalen er optaget, skifter radiosystemet automatisk til en ledig radiokanal.

• Hvis der senere opstår frekvenskonflikter, skal operatøren blot slukke og tænde senderen igen.

• radiomatic® AFS søger straks efter en ledig radiokanal.

Adaptiv frekvensspring
HBC’s avancerede, fuldautomatiske frekvensstyring er standard i alle vores 2,4 GHz radiosystemer.

Dine fordele:

• Manuel frekvenskoordinering med andre radiobrugere er ikke nødvendig.

• Operatøren kan arbejde uden afbrydelser – selv i områder med mange radiobrugere. Dette sparer værdifuld tid.

• Teknologien er godkendt næsten overalt i verden, hvilket gør lagerhåndtering meget lettere: I stedet for forskellige landespecifikke højfrekvensmoduler kan man i de fleste tilfælde nøjes med ét enkelt 2,4 GHz modul.

• I de lande, hvor HBC’s radiosystemer er godkendt, kan 2,4 GHz teknologien benyttes uden registrering eller licensafgifter. Det sparer både omkostninger og arbejde.

Sådan fungerer det:
Frekvensstyringen er allerede integreret i radiosystemet og fungerer helt automatisk.

DECT
DECT står for Digital Enhanced Cordless Telecommunications og tilbyder fuldautomatisk frekvensstyring.

Dine fordele:

• Manuel frekvenskoordinering med andre radiobrugere er ikke nødvendig.

• Operatøren kan arbejde uden afbrydelser, selv i områder med mange radiobrugere. Dette sparer værdifuld tid.

Sådan fungerer det:

• Teknologien arbejder på et eksklusivt frekvensbånd på 1880 – 1900 MHz.

• Frekvensstyring sker fuldautomatisk.

2.4 GHz Teknologi

• 2402 - 2480 MHz (landespecifik anvendelse)

DECT

• 1790 - 1930 MHz (landespecifik anvendelse)

Smalbånd

• 405–475 MHz, 865–870 MHz (landespecifik anvendelse)

Kapslingsmateriale / beskyttelsesklasse

• Plastkapsling

• Beskyttelsesklasse IP65


Driftstemperaturområde

• -25 °C … +70 °C

Vægt

• 3 kg

Dimension

• 373,4 x 181,1 x 239,5 mm

radiomatic® iLOG
radiomatic® iLOG er en elektronisk nøgle, hvorpå radiosystemets systemadresse og andre data er gemt.

Dine fordele:

• Hvis senderen er beskadiget, kan operatøren aktivere en reservesender med blot et par enkle trin.

• Dyr nedetid forhindres.

Sådan fungerer det:

• Om nødvendigt fjernes radiomatic® ilOG fra den beskadigede originalsender og tilsluttes reservesenderen.

Reservesenderen er øjeblikkeligt driftsklar, og den originale sender deaktiveres sikkert.

Udvidede styringskoncepter

• Kombineret drift Kombineret drift giver operatøren mulighed for at styre op til 4 kraner samtidigt med blot én sender.

• Forvalg af løbekat / talje.
  Med denne funktion kan operatøren, hvor der er 2 løbekatte tilgængelige, vælge enten en individuel løbekat eller begge løbekatte til samtidig styring.

• Catch-release
  Catch-release-funktionen gør det muligt at styre en kran eller maskine med to eller flere radiostyringer. To eller flere operatører kan skiftes til at arbejde med den samme kran eller maskine uden at skulle skifte betjeningsenhed.

• Kabelmulighed.
  Med kabelmuligheden kan radiosystemet hurtigt skifte mellem radiodrift og kabeldrift, hvis det er nødvendigt.

Performance og tilgængelighed

• Bank-switch til ekstra betjeningsniveauer.
  Med bank-switchen til ekstra betjeningsniveauer kan funktionsområdet for din radiostyring nemt og bekvemt udvides.

• radiomatic® CPS
  radiomatic® CPS (= Continuous Power Supply) giver operatøren mulighed for at skifte batteri i radiosystemet uden at afbryde strømforsyningen.

Forbedrede sikkerhedsfunktioner

• radiomatic® touch-to-activate.
  radiomatic® touch-to-activate muliggør udløsning af betjeningselementer, der berører rullebøjlen eller joystickene. Dette beskytter føreren mod utilsigtede bevægelser af maskinen.

• radiomatic® infrakey.
  Med radiomatic® infrakey kan operatøren kun aktivere radiosystemet, når der er en infrarød forbindelse mellem senderen og modtageren.

• radiomatic® støddæmper / nul-g / hældningsafbryder. Sikkerhedsfunktionerne kan registrere forskellige farlige situationer og reagere på en af ​​følgende måder, afhængigt af den ønskede version:

  • Hele radiosystemet lukker ned.

  • Sikkerhedsrelevante funktioner deaktiveres.

  • En tidligere defineret funktion aktiveres (f.eks. horn).

• Aktiveringskontakt.
  Totrinsaktiveringskontakten er et særligt element, der skal betjenes for at aktivere et sæt definerede funktioner.

• Merlin® TUC
  Merlin® TUC (senderbrugerkort) fungerer som nøgle til at starte radiostyringen.

• Mikrodrev.
  Mikrodrevet begrænser kørehastigheden til en foruddefineret værdi.

• Ortogonal bevægelse.
  Når ortogonal bevægelse er aktiveret, er diagonale bevægelser ikke mulige.

• Frontpanelbelysning.
  Frontpanelbelysningen består af flere LED'er i rullebøjlen, i displaymodulet eller på senderens frontpanel.

• Lommelygte.
  En kraftig LED-lommelygte er installeret i senderhuset. Den kan aktiveres af operatøren efter behov.

• Nedlukning ved usandsynlige kontrolkommandoer.
  Denne funktion aktiveres, hvis brugeren betjener et eller flere joysticks på en usandsynlig måde. Hvis et joystick f.eks. bevæges hurtigt i forskellige retninger, aktiveres denne intelligente funktion.

Feedback til operatøren

• Information og advarsler via LED

  • Status- og fejlmeddelelser, advarsler.

• Information og advarsler via sender vibration

  • Status- og fejlmeddelelser, advarsler.
